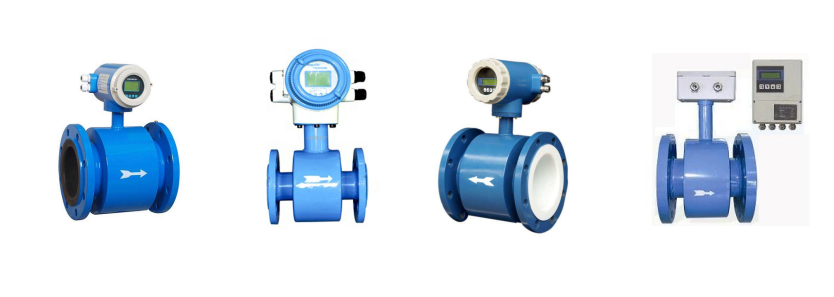

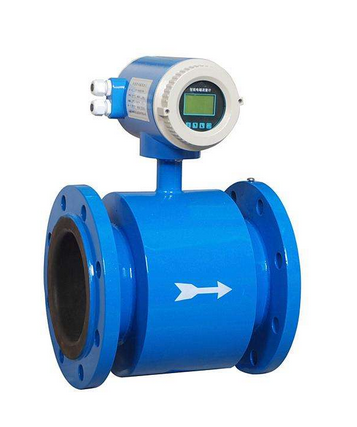

一体(分体)式电磁流量计

产品描述:

  产品概述:LD电磁流量计是我公司采用国内外最先进的技术研制、开发的全智能型流量计,测量精度高、可靠性高、稳定性好、使用寿命长。在设计产品结构、选材、制造工艺、生产装配和出厂测试

订购热线:
400-003-9518 在线咨询

0517-86891515 86891517
  • 产品说明





产品概述:
LD电磁流量计是我公司采用国内外最先进的技术研制、开发的全智能型流量计,测量精度高、可靠性高、稳定性好、使用寿命长。在设计产品结构、选材、制造工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致严格,我们还自行设计了一套国内目前最先进的,专用于电磁流量计的生产设备和流量实流标定装置,从而在软件和硬件上都切实保证产品长期的高品质。LD型电磁流量计特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便、可以减少安装使用维护的麻烦。·

性能数据
 衬里及公称通径DN(mm): 橡胶衬里:    DN50~DN2200    四氟衬里:DN25~DN2200
 注:特殊规格可订制 测量误差:±0.5%、±1.0%、±1.5%
被测介质温度:氯橡胶衬里:-20℃~+65℃,聚四氟乙烯:-30℃~+180℃,
               聚氯脂橡胶:-20℃~80℃,聚丙烯:-20℃~100℃ 环境温度:-25℃~+45℃
额定压力:DN10~DN80:4.0MPa    DN1200~DN2000:0.6MP    DN100DN150:1.6MPa
DN200~DN1000:1.0MP   DN2200:0.25MPa 流速范围:0.3~12m/s 电导率:被测流体导率不小于5μ/cm
输出信号及负载电阻:0~10mADC,0~1000Ω    输出频率上限:1~5000Hz设定 4~20mADC,0~500Ω    具有防雷击保护
串行通讯:可选RS232C或RS485脉冲输出上限5000CP/S;脉冲当量为0.0001~1.0m3/CP; 脉冲宽度:自动设置20ms或方波

电极材料:含不锈钢(M02Ti)、钛(Ti)、钽(Ta)、哈氏合金(HB)、铂(Pt)
防护等级:标准IP65、IP67、可选IP68 直管段长度:上游≥10DN,下游≥5DN 连接方式:管道法兰连接,

符合标准:GB9119-88 功    耗:<25W
供电电源:220VAC±10%,50Hz±5%、24VDC直流供电

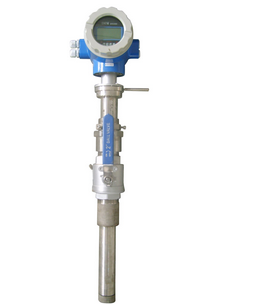

产品分类:管道式电磁流量计分一体型、分体型、插入式

转换器形式

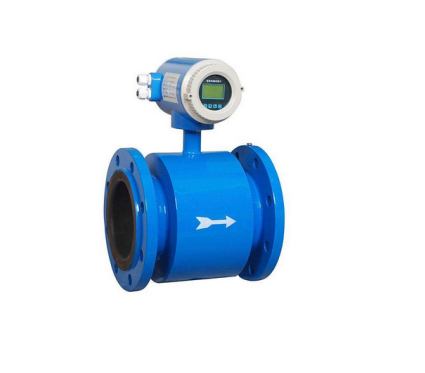

一体式

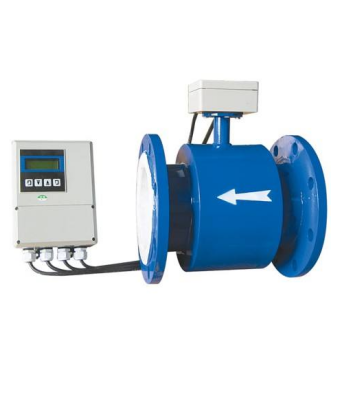

分体式

低功耗

产品外观图




执行标准

JB/T9248-1999

JB/T9248-1999

JB/T9248-1999

精度等级

1级或0.5级

1级或0.5级

1级

介质电导率

> 5μs/cm

> 5μs/cm

> 5μs/cm

可测最低流速

0.1米/秒

0.1米/秒

0.1米/秒

可测最高流速

15米/秒

15米/秒

15米/秒

量程比

1:20,可订制

1:20,可订制

1:20,可订制

显示器

标配

标配

标配

信号输出

脉冲或4-20mA

脉冲或4-20mA

可选

供电电源

220VAC或+24VDC

220VAC或+24VDC

锂电池

通讯接口

可选RS485

可选RS485

可选RS485

通讯协议

MODBUS、HART、Profibus等

MODBUS、HART、Profibus等

MODBUS、HART、Profibus等

防爆等级

Exd[ia]qIICT5

Exd[ia]qIICT5

Exd[ia]qIICT5

防护等级

IP65,可选IP68

IP65,可选IP68

IP65,可选IP68

仪表通经

DN6~DN2000

DN6~DN2000

DN6~DN2000

安装方式

法兰安装,可选法兰夹持

法兰安装,可选法兰夹持

法兰安装,可选法兰夹持

公称压力

1.6MPa或订制

1.6MPa或订制

1.6MPa或订制

介质温度

> 180℃

> 180℃

> 180℃

环境温度

-30℃~60℃

-30℃~60℃

-30℃~60℃

口径mm

流量范围m3/h

口径mm

流量范围m3/h

φ15

0.06~6.36

φ450

57.23~5722.65

φ20

0.11~11.3

φ500

70.65~7065.00

φ25

0.18~17.66

φ600

101.74~10173.6

φ40

0.45~45.22

φ700

138.47~13847.4

φ50

0.71~70.65

φ800

180.86~18086.4

φ65

1.19~119.4

φ900

228.91~22890.6

φ80

1.81~180.86

φ1000

406.94~40694.4

φ100

2.83~282.60

φ1200

553.90~55389.6

φ150

6.36~635.85

φ1600

723.46~72345.6

φ200

11.3~1130.4

φ1800

915.62~91562.4

φ250

17.66~176.25.

φ2000

1130.4~113040.00

φ300

25.43~2543.40

φ2200

1367.78~136778.4

φ350

34.62~3461.85

φ2400

1627.78~162777.6

φ400

45.22~4521.6

φ2600

1910.38~191037.6
