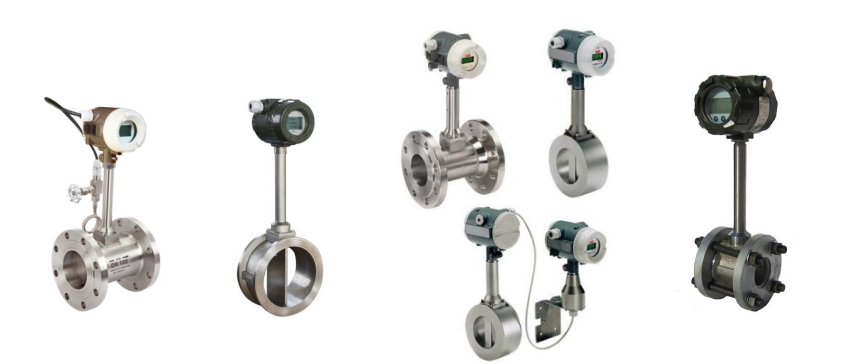

涡街流量计

产品描述:

LUGB简介    LUGB系列管道式涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的

订购热线:
400-003-9518 在线咨询

0517-86891515 86891517
  • 产品说明


LUGB简介
    LUGB系列管道式涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:
        f=St×V/d
        式中:
        f 涡街发生频率(Hz)
        V 旋涡发生体两侧的平均流速(m/s)
        St 斯特哈罗尔系数(常数)
    这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便形成了一系列的交变电信号,经前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号(或标准信号)。

技术参数

执行标准

 涡街流量计(JJG1029-2007)

仪表口径(mm)

 15、20、25、32、40、50、65、80、100、125、150、200、250、300

公称压力(Mpa)

 1.6Mpa、2.5Mpa、4.0Mpa(其他可订制)

精度等级

 液体:±1%    气体或蒸汽:±1.5%、±1%

量程比

 1:10;1:15;1:20

传感器材质

 304不锈钢、316(L)不锈钢等



使用条件

 介质温度:-40℃~+250℃、-40℃~+320℃    环境温度:-20℃~+60℃
 相对湿度:5%~95%   大气压力:86Kpa~106 Kpa

信号输出功能

 脉冲信号、4~20mA信号

通讯输出功能

 RS485通讯输出、HART协议等

工作电源

外电源:34VDC±15%,纹波≤±5%,适用于4~20mA输出、脉冲输出、RS485通讯输出等

内电源:1组3.1V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作

信号线接口

 基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20×1.5

防爆等级

 ExiaIICT5或ExdIIBT6

防护等级

 IP65或更高(可订制)



一般液体和气体适用流量表



仪表口径
(mm)

液体测量范围
(m3/h)

气体测量范围
(m3/h)

连接方式

耐压等级
(Mpa)

DN15

1.2-6.2

5-25

法兰夹装/法兰连接

2.5/1.6

DN20

1.5-10

8-50

法兰夹装/法兰连接

2.5/1.6

DN25

1.6-16

10-70

法兰夹装/法兰连接

2.5/1.6

DN32

1.9-19

15-150

法兰夹装/法兰连接

2.5/1.6

DN40

2.5-26

22-220

法兰夹装/法兰连接

2.5/1.6

DN50

3.5-38

36-320

法兰夹装/法兰连接

2.5/1.6

DN65

6.2-65

50-480

法兰夹装/法兰连接

2.5/1.6

DN80

10-100

70-640

法兰夹装/法兰连接

2.5/1.6

DN100

15-150

130-1100

法兰夹装/法兰连接

2.5/1.6

DN125

25-250

200-1700

法兰夹装/法兰连接

1.6/1.6

DN150

36-380

280-2240

法兰夹装/法兰连接

1.6/1.6

DN200

62-650

580-4960

法兰夹装/法兰连接

1.6/1.6

DN250

140-1400

970-8000

法兰夹装/法兰连接

1.6/1.6

DN300

200-2000

1380-11000

法兰夹装/法兰连接

1.6/1.6


仪表型号

LUGB

LUGB-A

LUGB-B

LUGB-C

LUGB-D

信号输出

脉冲

4-20mA

4-20mA

可选4-20mA/脉冲

供电电源

+24VDC±15%

+24VDC±15%

锂电池

24VDC±15%

24VDC±15%+锂电池

精度等级

液体:1.0级
气体或蒸汽:1.5~1.0级

液体:1.0级
气体或蒸汽:1.5~1.0级

液体:1.0级
气体或蒸汽:1.5~1.0级

测量范围

标准量程

标准量程或扩展量程

标准量程或扩展量程

显示器

温压补偿

通讯接口

RS485

仪表材质

304或316L不锈钢

304或316L不锈钢

304或316L不锈钢

防爆等级

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防护等级

IP65

IP65

IP65

整机功耗

< 1W

< 1W

< 1W

仪表通经

DN15~DN300

DN15~DN300

DN15~DN300

安装方式

法兰安装

法兰安装

法兰安装

介质温度

-40℃~250℃或
-40℃~350℃

-40℃~250℃或
-40℃~350℃

-40℃~250℃或
-40℃~350℃

环境温度

-20℃~60℃

-20℃~60℃

-20℃~60℃
