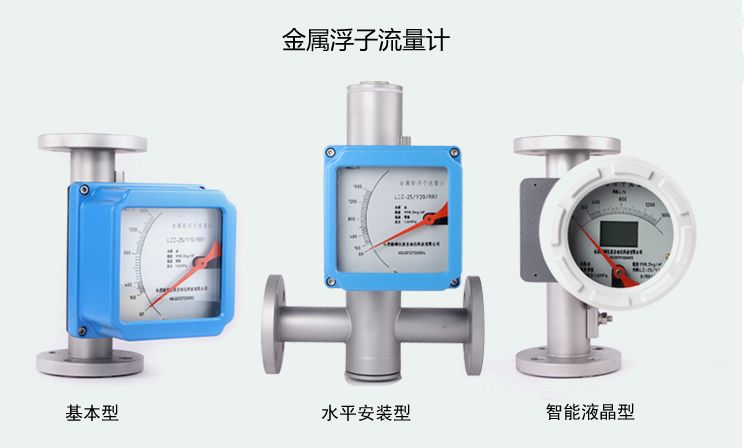

金属管(转子)浮子流量计

产品描述:

产品概述    LZ 系列智能型金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构,具有体积小、压损小、量程比大( 10~20: 1)、 可

订购热线:
400-003-9518 在线咨询

0517-86891515 86891517
  • 产品说明


产品概述

    LZ 系列智能型金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构,具有体积小、压损小、量程比大( 10~20 1)、 可选带 HART 通讯功能的变送器, 安装维护方便等特点,广泛应用于各行业复杂、恶劣环境下, 对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。
    LZ 系列智能型金属管浮子流量计的系列产品,针对不同的用户需求、不同场合,有多种测量形式供用户可选;按输出形式分有就地指示型、远传输出型、控制报警型;按防爆要求分类,又可分为普通型、本质安全型、隔离防爆型三种。
LZ 系列智能型金属管浮子流量计采用了国际先进的 Honeywell 无接触无磁滞检测磁场角度变化的磁测传感器、并配以高性能 MCU,可实现液晶显示:瞬时流量、 累计量、 环路电流,环境温度、阻尼时间、小信号切除量。可选 420mA 远传输出( 可带 HART 通讯)、脉冲输出、上下限报警输出等功能,该型智能信号变送器具有很高的精度和可靠性,完全可以取代进口同类型仪表,且具有性价比高、在线参数标定、掉电保护等特点。
    LZ 系列智能型金属管浮子流量计的设计制作还考虑了用户工艺流向要求,有下进上出安装型、上进下出安装型、侧进侧出安装型、底进侧出安装型、 水平安装型等安装方式可选。

 技术参数
测量范围 水 (20℃) 16~150000 l/h

空气( 0.1013MPa 20℃) 0.5~4000 m3/h
量 程 比 10:1(特殊型 20: 1) 精度等级 2.5(特殊型 1.5%或 1.0%)
工作压力 DN15~DN50 PN16MPa  DN80~DN150 PN10MPa (特殊型 16MPa)
夹套压力等级: 1.6MPa   介质温度 标准型 -20℃~+200℃
高温型 300℃    内衬 FEP 型 ≤90℃

环境温度 -20℃~+100℃(无液晶显示远传型≤85℃)(带液晶显示远传型≤70℃)
介质粘度 DN15: ≤5mPa.s  ≤30mPa.s  DN25: ≤250mPa.s  DN50~DN150:≤300mPa.s
液晶显示 瞬时流量显示数值范围:0.000~99999  累积流量显示数值范围:0.00~99999999
输 出 标准信号: 二线制 4~20mA(可带 HART 通讯)  标准信号:三线制 0~10mA

报警信号:1、 两路继电器输出(极限值 125VAC/0.25A)   一路或两路接近开关(开关要求根据客户要求)
脉冲信号输出: 0-1KHz 隔离输出( 输出电平 Vpp>4.5V)
供 电 标准型:24VDC±20%  交流型:220VAC(85~265VAC)(需定制)
电池型:3.7@4.4-5.2AH 锂电池, 根据不同使用情况, 每组可用( 3~12 个月),两组替换使用。
连接方式 标准型: HG20592 法兰

特殊型:用户提供法兰标准  螺纹连接型:用户指定
电气接口 M16×1.5、 PG11、 1/2” NPT 或用户提供规格
整体高度 标准型:250mm(其他安装方式见相关表格)
防护等级 IP65/IP67

防爆标志 本安型: ExiaIICT4~6   隔爆型: ExdIICT4~6

通经(mm)

流量范围

压力损失kPa

水L/h*

空气M3/h*

空气

常规型

防腐型

常规型,防腐型

15

2.5~25

---

0.07~0.7

6.5

7.1

4.0~40

2.5~25

0.11~1.1

6.5

7.2

6.3~63

4.0~40

0.18~1.8

6.6

7.3

10~100

6.3~63

0.28~2.8

6.6

7.5

16~160

10~100

0.40~4.0

6.8

8.0

25~250

16~160

0.7~7.0

7.2

10.8

40~400

25~250

1.0~10

8.6

10.0

63~630

40~400

1.6~16.0

11.1

14.0

25

100~1000

63~630

3~30

7.0

7.7

160~1600

100~1000

4.5~45

8.0

8.8

250~2500

160~1600

7~70

10.8

12.0

400~4000

250~2500

11~110

15.8

19.0

40

500~5000

---

12~120

10.8

9.8

600~6000

----

16~160

12.6

16.5

50

630~6300

400~4000

18~180

8.1

8.6

1000~10000

630~6300

25~250

11.0

10.4

1600~16000

1000~10000

40~400

17.0

15.5

80

2500~25000

1600~16000

60~600

8.1

12.9

4000~40000

2500~25000

80~800

9.5

18.5

100

6300~63000

4000~40000

100~1000

15.0

19.2

150

20000~100000

---

600~3000

19.2

20.3
