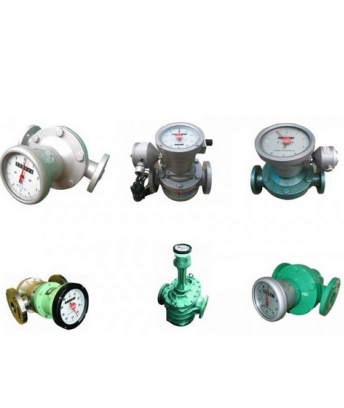

椭圆齿轮流量计

产品描述:

产品概述 LC系列椭圆齿轮流量计系直读累积式仪表,是计量流经管道内液体流量总和的容积式流量计。可广泛用于石油,化工,医药卫生等部门的流量测量产品特点测量精度高、流量范围宽、重复性好螺旋转子转

订购热线:
400-003-9518 在线咨询

0517-86891515 86891517
  • 产品说明


产品概述

 LC系列椭圆齿轮流量计系直读累积式仪表,是计量流经管道内液体流量总和的容积式流量计。可广泛用于石油,化工,医药卫生等部门的流量测量

产品特点

测量精度高、流量范围宽、重复性好

螺旋转子转动均匀,震动小、寿命长

对被测液体的粘度变化不敏感,尤其适合于粘度较高液体的测量

结构简单、外形尺寸小、重量轻

技术参数

主要优点:
◆ 口径从6~150mm;
外壳材质有多种供选择:铝、不锈钢及中高压不锈钢、PPS、青铜等;
◆ 轴承材质有多种供选择:陶瓷、青铜、哈氏合金、碳化物、PPS、不锈钢等;
◆ 轴的材质:316不锈钢;
◆ O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择;
◆ 量程比10:1,最大可达50:1;
◆ 精度为±1%和±0.5%两种,重复性±0.03%;
◆ 安装时直管段要求:5D+3D,需加装过滤器;
◆ 粘度最高可达1,000 000CP;
◆ 压力等级最高可达551bar;
◆ 耐温等级最高可达-10~60℃;

表1—标准型椭圆齿轮流量计测量范围及工作压力

公称通径(mm)

仪表材质

不同粘度下测量范围(m³/h)

耐压等级MPa

0.6~2MPa.s

2~8MPa.s

8~200MPa.s

DN10

铸铁

0.08~4

0.04~0.4

1.6 / 6.4

DN15

铸铁/铸钢

0.3~1.5

0.15~1.5

1.6 / 6.4

不锈钢

0.5~1.5

0.3~1.5

0.25~2.5

1.6

DN20

铸铁/铸钢

0.75~3

0.4~3

0.3~3

1.6 / 6.4

不锈钢

1~3

0.6~3

0.5~3

1.6

DN25

铸铁/铸钢

1.5~6

0.8~6

0.6~6

1.6 / 6.4

不锈钢

2~6

1.2~6

1~6

1.6

DN40

铸铁/铸钢

3~15

2~15

1.1~15

1.6 / 6.4

不锈钢

2.5~20

2~20

1.5~20

1.6

DN50

铸铁/铸钢

4.8~24

3~24

2.4~24

1.6 / 6.4

不锈钢

8~24

4.8~24

4~24

1.6

DN65

铸铁/铸钢

8~40

5~40

4~40

1.6 / 6.4

不锈钢

15~40

8~40

6.5~40

1.6

DN80

铸铁/铸钢

12~60

8~60

6~60

1.6 / 6.4

DN100

铸铁/铸钢

20~100

13~100

10~100

1.6 / 6.4

DN150

铸铁/铸钢

38~190

24~190

19~190

1.6 / 2.5

DN200

铸铁/铸钢

68~340

45~340

34~340

1.6 / 2.5

适用条件:

· 被测液体温度:-20℃~+100℃

· 精度等级:0.5级



型    谱

说    明

ZXLC

椭圆齿轮流量计

传感器形式

D


电子表头

B


机械表头

材质形式


A

铸铁型

QA

铸铁铝齿型

E

铸钢型

TA

铸铁高温型

NA

铸铁高粘型

NE

铸钢高粘型

B

不锈钢型

测量介质


2

普通液体

3

汽柴油

4

润滑油

5

高粘度化工原料

6

食品油,植物油

公称通径


25



150


DN25

…              单位:mm

DN40

DN50

DN150

使用环境


P


普通型

B


防爆型

输出信号

 本项可复选

1


脉冲输出

2


4~20mA电流输出

3


RS-485通讯

4


4~20mA电流输出,液晶显示

0


无信号输出
