V锥流量计

产品描述:

产品概述    内锥流量计是一种新型的高精度差压式流量计,它的节流原理与孔板等差压式流量计相反,它是通过在密闭的管道中心悬挂个特制的流线塾锥体来进行节流,在上游

订购热线:
400-003-9518 在线咨询

0517-86891515 86891517
  • 产品说明

产品概述

    内锥流量计是一种新型的高精度差压式流量计,它的节流原理与孔板等差压式流量计相反,它是通过在密闭的管道中心悬挂个特制的流线塾锥体来进行节流,在上游管壁和锥体尾部测量差压来计算流量,俗称V锥形流量计。
   内锥流量计与其它差压式流量计一样,都是基于伯努利定理来进行测量的,即对于理想流体,流星与差压的平方根成正比。 当介质以一定的速度迎着锥尖方向流过时,由于锥体的节流作用,会使锥体下游立即形成低压,通过锥体上游管壁取出高压PH,锥尾部取出低压PL,就能把高低压引入差压变送器而测出差压△P。根据伯努利方程就可以计算出通过的流量值。

    内锥流量计与传统的差压式流量计一样,也是由测量体、三阀组、引压管、差压变送器、流星显示器等组成完整的流量计,对于气体、蒸汽等介质可以加温度和压力补偿系统组成整套流量计。

测量介质 气体、液体、蒸汽等各种介质

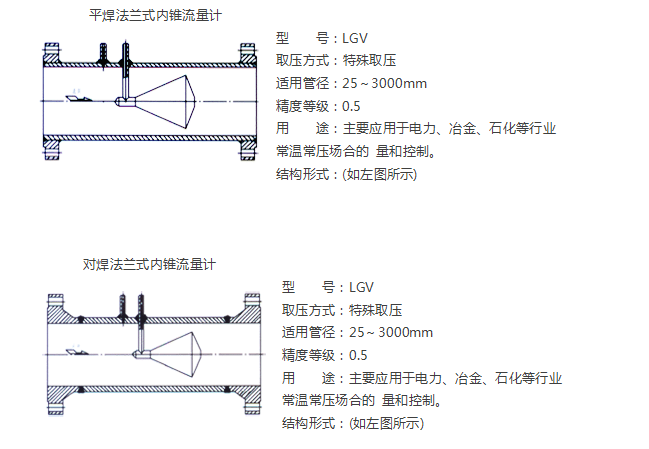

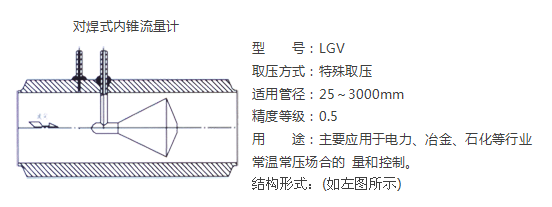

法兰式,焊接式

公称通径DN DN50—1200mm (插入式~3000)

被测介质温度  最高540℃

耐压范围 ≦6.3MPa

节流件/法兰材质 铸钢 304SS  316L  HC  Ti  15Crmo  310S

防护等级 IP65

精度等级 ±1.0级%  ±1.5级%

安装方式 法兰安装  焊接

安装直管段 1~3D,后0~1D


直管段要求小
     由于普通差压式流量计是依据伯努利定理来进行测量的,它要求流体流动状态接近典型的充分发展的紊流状态且无旋涡的理想流体,所以必须在节流装置前后安装很长的直管段;
     内锥流量计采用独特的中心流线形节流结构设计,巧妙地解决了普通节流装置需要很长的直管段进行整流的问题,中心悬挂的流线形锥体能重塑流束曲线,在紧靠上游和下游的较短的区域内将流体整理成理想流体,可充分满足伯努利定理对流体的要求,获得很高的测量精度和重复性,所以不需要太长的直管段进行整流,一般上游要求0~3D,下游0~1 D的直管段长度即可。



精度高、重复性好
     内锥流量计正取压孔取在锥体上游的管壁上,取压位置选在理想流体的等速区域,符合伯努利定信号稳定:负压孔位于锥形体尾部中心,处于下游压力最小的区域,由于锥形体中心列称的结构,使锥尾中心区域流场呈现相对静态,流体节流后在负压区只出现高频低幅的小旋涡,使负压信号波动很小,输出差压信号非常稳定,测旱l槁度高于±0.5%,重复性误差小于±0.1%。



量程比宽、压损低
    内锥流量计正常情况下量程比可达8:1,选择合适的参数可以达到15:1,锥形节流件与孔板流件在同样的β值下,产生永久压力损失约为孔板的1/4左右,接近文丘里管流量计产生的永久压损。



耐脏污、不易堵
    当流件时流速会增加,使正取压孔、锥体外壁、锥体附近管壁等不断被冲刷,负取压口周围由于几乎不流动,所以赃污介质进不去。并且独特的结构形式使脏污介质不会在节流件处形成堆积,所以锥形流量计可以用于各种含杂质、易结晶的流体的测量;取压法兰式可用于测量高粘度、含杂质、易结垢的特殊脏污介质。
