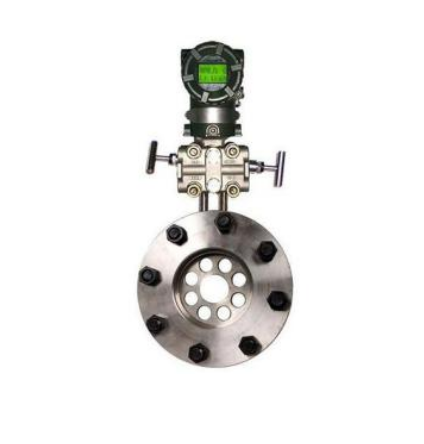

平衡流量计

产品描述:

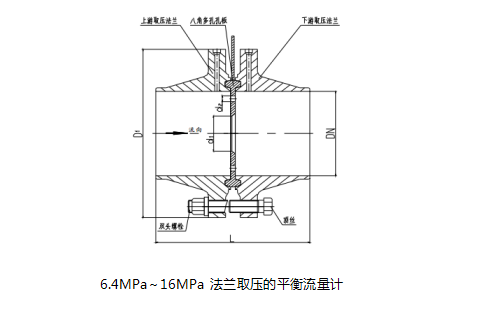

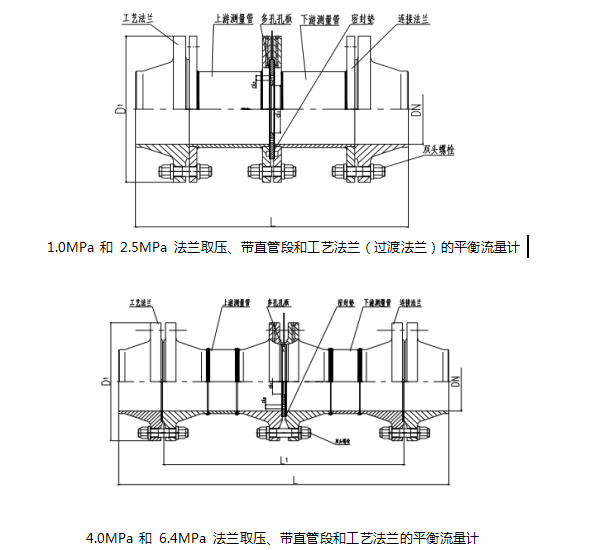

产品概述:我公司生产的平衡流量计继承了孔板流量计的优点,全面解决了孔板流量计存在的测量精度精度低、压损大、量程比小、直管段要求高等缺点。它由前后法兰体、前后环室、前后密封垫、多孔形孔板节流件构成,是一

订购热线:
400-003-9518 在线咨询

0517-86891515 86891517
  • 产品说明


产品概述:

我公司生产的平衡流量计继承了孔板流量计的优点,全面解决了孔板流量计存在的测量精度精度低、压损大、量程比小、直管段要求高等缺点。它由前后法兰体、前后环室、前后密封垫、多孔形孔板节流件构成,是一种性能优异的新型流量传感器。它除适用于一般气体、液体、蒸汽等的流量测量外,还特别适用于高粘度、低雷诺数、脏污介质、双相(气液、气固、液固)流等介质的流量测量。广泛应用于石油、化工、电力、冶金等行业。



线性度高、重复性好、精度高:

平衡流量传感器具有对称多孔结构特点,能对流
场进行平衡,降低了涡流、振动和信号噪声,流场稳定性大大提高,使线性度比孔板提升了
5~10 倍,重复性提高了 54%,为 0.15%,精度达 0.5 级。从其综合性能来看,平衡流
量计属于高档流量计行列。5:1 量程比时,线性度可达±0.3%;7:1 量程比时,线性度可
±0.5%;10:1 量程比时,线性度可达±1.0%。


直管段要求低:

平衡流量传感器由于流场稳定,且压力恢复比孔板快两倍,大大缩
短了对直管段长度的要求,其前后直管段一般为前 3D 后 1D,最小可以小于 0.5D,从而
省去大量直管段,尤其是昂贵的特殊材料。

减少永久压力损失:

多孔对称的平衡设计,使流体在孔板片前后不会剧烈收缩与扩
大,减少了紊流剪切力和涡流的形成,降低了动能的损失,在同样的测量工况下,与孔板相
比减少了 2.5 倍的永久压力损失,从而节省了相当大的运行能量成本,是一种节能型仪表,值得大量推广。
