威力巴流量计

产品描述:

产品概述:    均速管流量传感器是通过差压来测量流量的装置,是在皮托管流速测量原理的基础上发展起来的。可测量液体、气体以及蒸汽等流体的流量。由于没有活动部件,

订购热线:
400-003-9518 在线咨询

0517-86891515 86891517
  • 产品说明


产品概述:

    均速管流量传感器是通过差压来测量流量的装置,是在皮托管流速测量原理的基础上发展起来的。可测量液体、气体以及蒸汽等流体的流量。由于没有活动部件,几乎无压力损失,安装维修方便,运行成本极低,备受用户青睐。

传感器是由检测杆、取压口和导杆组成,它横穿管道内部与管轴垂直,在测杆的迎流面上设有多个测压孔测量总压平均值,在其背、侧流面有测量静压测压孔,分别由总压导压管和静压导压管引出,根据总压与静压的差压值,计算流经管道的流量。也可以用流量管壁静压代替传感器背流面的静压。



    均速管流量变送器是由传感器、引压附件和差压变送器、压力变送器、流量积算仪等配套组成的流量计。

均速管流量传感器配上我公司生产的差压变送器、压力变送器、温度变送器以及流量积算仪即可组成各种类型的均速管流量计。也可采用任何厂家生产的差压变送器、压力变送器、温度变送器以及流量积算仪组成各种类型的均速管流量计。



检测杆截面的形状有圆形截面,菱形截面,卵形截面等多种型式,其流量系数稳定、能耗少。

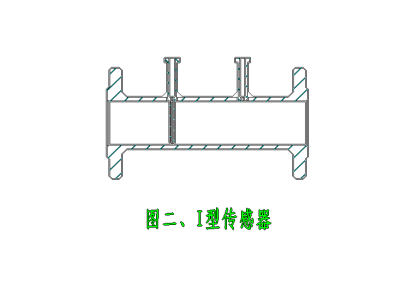

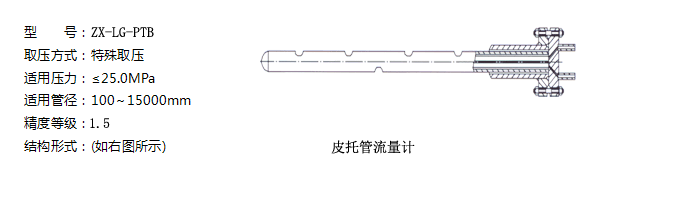

Ⅰ型,适用于(20~50)㎜的管道,外形如图2所示。其检测杆直径一般为4.5~6.5㎜,传感器与管道的连接方式有两种:一种是螺纹连接,另一种是法兰连接。用于高压测量时都采用法兰连接,如下图所示

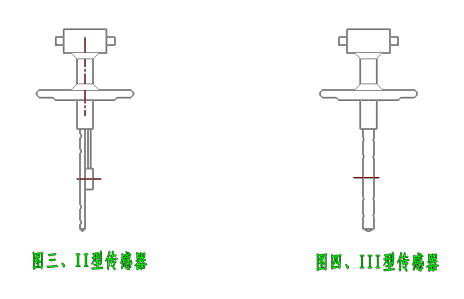

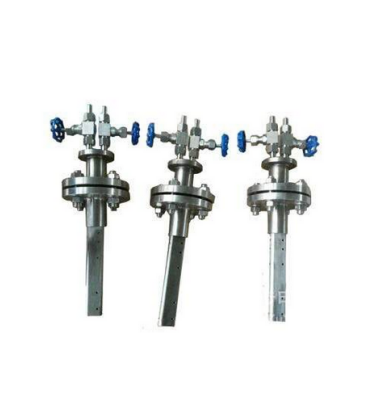

Ⅱ型,适用于40~100㎜的管道,外形如图3所示。

由于管径不太大,为了减少阻塞防止干扰,检测杆的截面尺寸应尽量小。一般直径不大于8㎜。静压取压管改在检测杆外面的后侧位上。如下图三所示


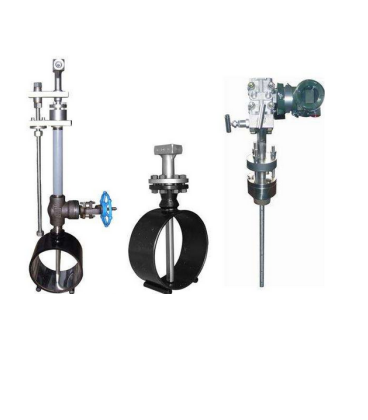

Ⅲ型,适用于90~1800㎜的管道(图四)。

当测量管的直径较大时,检测杆的横截面可以做的粗些,也不会对流场有扰动。此时一般将背面的静压取压管放到迎流面的总压取压管中形成一体,使传感器紧奏,有利于安装维护。当管径很大时,且流速很高时,应在管道直径的另一端安装一个支撑,加强钢性。



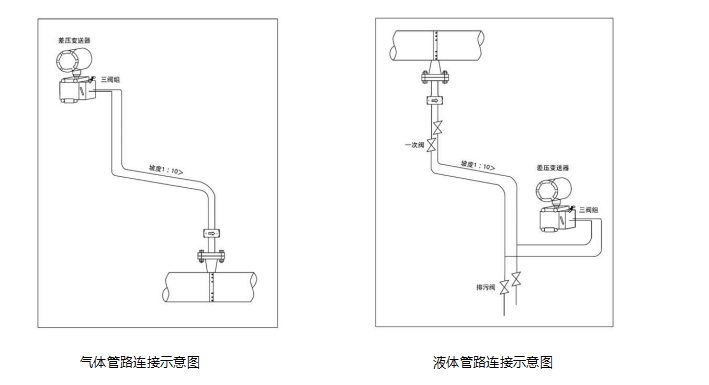

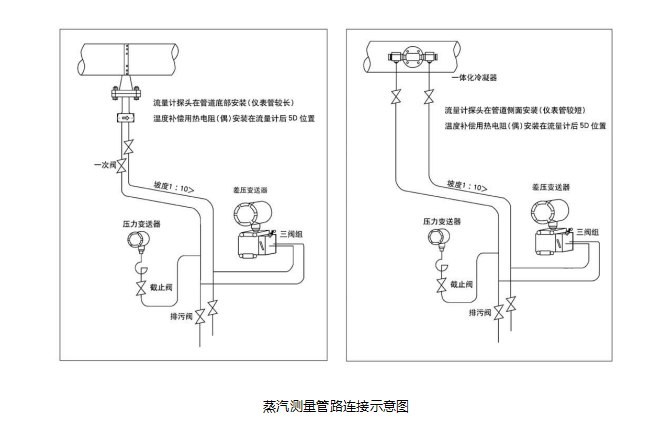

直管段

由于传感器是以速度面积法为基础,采用近似积分理论,用较多的点来描述。

分布方程,并且是在充分发展的速度分布条件下建立的。所以,为了能得到一个理想的分布,必须在传感器前后有一定长度的直管段(见下表)



序号

均速管流量传感器安装位置

上游侧A

下游侧B


有整流器

无整流器

同一平面

不同平面

1

有一个90°弯头或三通

6D

7D

9D

3D

2

在同一平面内有两个90°弯头

8D

9D

14D

3D

3

在不同平面内有两个90°弯头

9D

19D

24D

4D

4

管道直径改变(收或扩)

8D

8D

8D

3D

5

部分开启的闸阀、球阀或其它节流阀

8D

8D

8D

3D



  注:(1)表中“D”为管道内径。
