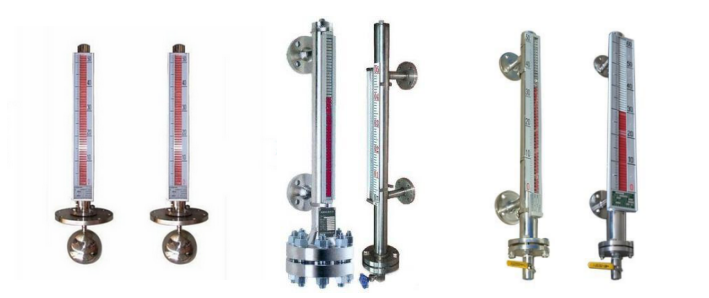

磁翻板液位计

产品描述:

该类型的仪表都有一个容纳浮球的腔体(称为主体管或外壳),它通过法兰或其他接口与容器组成一个连通器;这样它腔体内的液面与容器内的液面是相同高度的,所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们

订购热线:
400-003-9518 在线咨询

0517-86891515 86891517
  • 产品说明

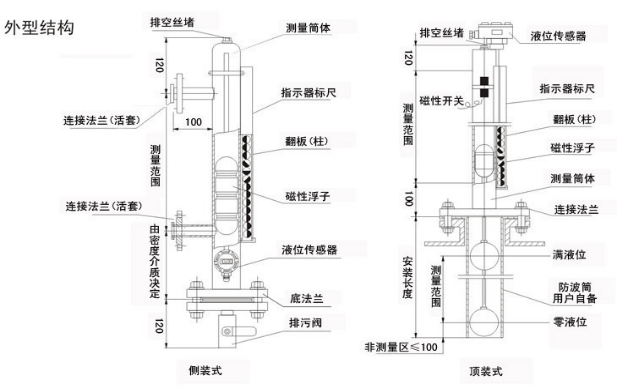

该类型的仪表都有一个容纳浮球的腔体(称为主体管或外壳),它通过法兰或其他接口与容器组成一个连通器;这样它腔体内的液面与容器内的液面是相同高度的,所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们并不能看到液位,所以我们在腔体的外面装了一个翻柱显示器,因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢,它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体,所以翻转180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色),两色交界处即是液面的高度。

     带有液位变送器(电信号远传)的仪表,液位变送部分(电气部分)的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化,进而使得传感器部分可以发生与液位变化相对应的电阻信号。通过信号转化器,就可以把电阻信号转化成4~20mA的电流信号。本液位计的电子元件几乎没有电容器、电感等储能元器件。可以叠加HART通讯协议,也可以使用RS485总线通讯。



正常工作条件:                                            报警开关

环境温度:-20~80℃;                                    触点容量:AC220V  0.5A或DC24V  0.8A;

相对湿度:5%~100%(包括直接湿);                       开关类型:无源 干接点;

环境压力:86kPa~108 k Pa;                              开关形式:常开、常闭、自保持

测量范围:0~12 m(可选);                               电气寿命:>10万次(和控制功率有关);

显示精度:±10 mm;                                      极限负载电流:3A(部分型号);

介质压力:25.0 MPa及以下(可选);                        最大接触电阻:150mΩ。

介质温度:-40~450℃(类型可选);                        变送输出模块

介质密度:≥.0.5g/cm3;                                   输出信号:4~20mA/ HART / RS485;

介质粘度: ≤0.05Pa·S;                                    负载电阻:500Ω(在24VDC供电时);

接液材质:不锈钢、PVC、304+PTFE  Ti等;                供电电源:DC24V、50mA;

连接方式:法兰、螺纹(按用户所需);                       环境温度:-40~60℃;

                                                                     测量范围(m) 0~0.5 0.5~2 2

                                                                    基本误差 ±2% ±1.5% ±1%

                                                                  线 口:M20×1.5(默认);

                                                                  防爆形式:隔爆型 Ex dⅡCT6 、

                                                                  本安型 Ex iaⅡCT6。

类型

型号

适用范围及用途

普通型

Z X- UHZ P

普通型浮子液位计是一种就地显示仪表,广泛应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。

防腐型

Z X- UHZ F

特别适合于具有腐蚀性、毒性的液位测量指示。

伴热型

Z X- UHZ R

适用于测量粘度比较大、易结晶的液体介质(该仪表需要使用伴热装置)。

高温型

Z X- UHZ T

适用于容器压力小于10Mpa、温度在-200℃~450℃之间的液体介质的液位测量。

高压型

Z X- UHZ Y

适用于温度为200℃以下、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。

高温高压型

Z X- UHZ H

适用于温度高于200℃、过程压力高于10Mpa(20Mpa以下)的密闭容器内,测量液体介质的液位情况。

防爆型

Z X- UHZ B

适用于在易燃易爆环境里、需要电信号远程传输的情况,该仪表带4~20mA电流信号或上下限报警设定的液位变送器等电子装置。

顶装型

Z X- UHZ D

适用于各种地下流动介质储罐,可在地面上显示液位。不适合于强烈振动和强磁的工作场合。
