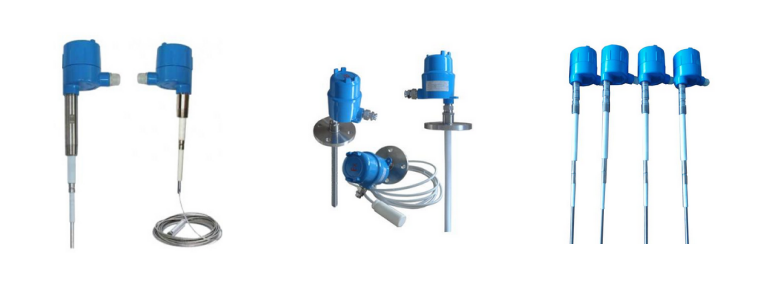

射频导纳物(液)位计

产品描述:

技术参数1. 电源: 12~40VDC2.输出:   4~20mA3.环境温度:  -40~65℃4.最大负载:24VDC时600Ω5.响应时间:标准0.2秒

订购热线:
400-003-9518 在线咨询

0517-86891515 86891517
  • 产品说明


技术参数

1. 电源: 12~40VDC

2.输出:   4~20mA

3.环境温度:  -40~65℃

4.最大负载:24VDC时600Ω

5.响应时间:标准0.2秒    0.5~30秒(可调)

6.线性度:±0.25%

7.温度影响:±0.25%/30℉或±0.1PF

8.电源电压影响: 0.2%

9.火花保护:  100A

10.电器接口:3/4″NPT

11. 分体电缆:标准长度为7.65米,最长45.7米(仅对分体)

普通型耐温71℃,高温型232℃可选

12.传感元件安装 :3/4" NPT或法兰安装

13. 外壳:FM认证。符合NEMA1-5&12、NEMA4X的防爆标准,符合1区Ⅰ级A、B、C、D组;Ⅱ级E、F、G级和Ⅲ级所有级别防爆

14. 防爆区域等级: 电缆、传感元件在1区、2区的所有组别本安,在防爆外壳内的电路单元在1区C、D、E、F、G组本安

安装

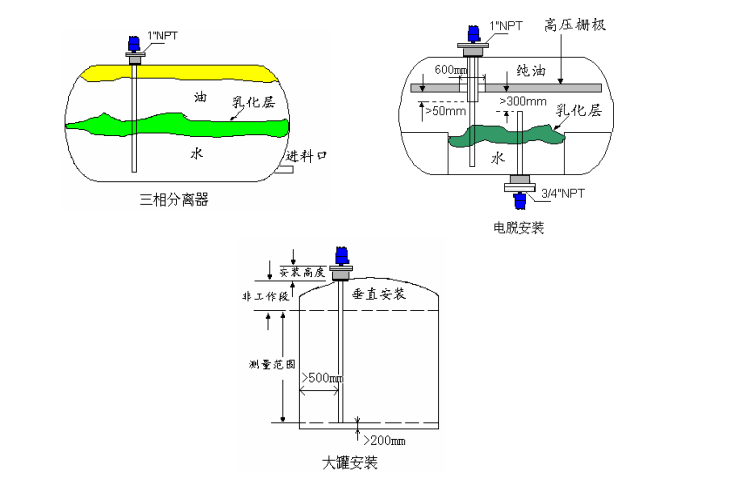

1.电脱、三相分离器安装

在油田上主要是用来测量油水界面,可安装在三相分离器、游离水、热脱、化脱及电脱盐等脱水器,也可用于沉降罐、污水罐、好油罐、缓冲罐等界面的测量。

安装要求:

1.安装位置的选择,选择一个既能实现工艺控制目的,又能顺利安装,不受其它障碍物影响。安装位置应尽量远离进出料口,以免探头受料流冲击而影响测量。

2.安装后探头距罐壁或内部障碍物至少0.2米以上。内部带有搅拌的场合,若搅拌较强烈,而量程又较大时,探头底端必须固定。

3.通常采用法兰安装,也可直接焊一个安装管座到罐顶或人孔盖上。

4.探头安装采用NPT锥管螺纹,在较大压力下能保证其密封性能,同时也必须保证手旋合长度2/3左右扣长。

5.在电脱上使用时,仪表正下方的电极栅板要开一个Φ600×600方孔,这个参数决定于高压电极与地之间正常运行时的安全距离,通常为300mm。探头非作用段长度,应能保证探头插过最下一个极板50mm。

6.当罐体内部有测量井时,从顶端一直延伸至底部,若安装在此井口,需对井下部进行改造,测量井最下部100mm井体,需要截掉,以保证液体流动和下端口不被沉积物堵住。

7.若安装在非金属罐上,还应加装地电极,以增加测量可靠性。
