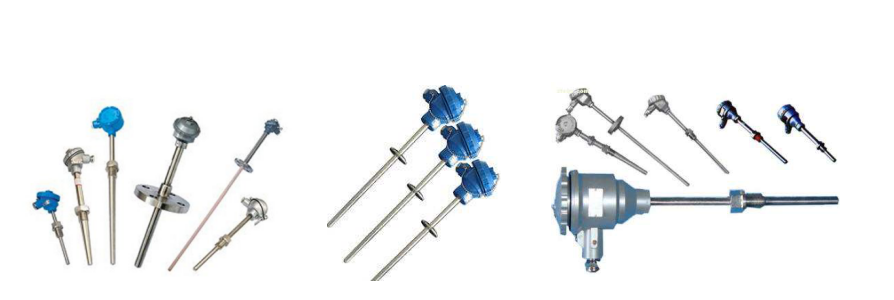

热电阻

产品描述:

       工业用热电阻作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃至+420℃范围内的液体、

订购热线:
400-003-9518 在线咨询

0517-86891515 86891517
  • 产品说明


       工业用热电阻作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用
。它可以直接测量各种生产过程中从-200℃至+420℃范围内的液体、蒸汽和气体介质及固体表面的温度。
根据国家规定,我公司生产符合IEC 国际标准分度号的 Pt100 铂热电阻和符合专业标准分度号的 Cu50 铜热电阻两大类装配式、统一设计型热电阻。

 测温范围和准确度

名称

型号

分度号

允差等级

测量范围

允许偏差

铂热电阻

WZP

Pt100

A

-200+420

±(0.15+0.002∣t∣)

B

±(0.30+0.005∣t∣)

B

±(0.30+0.005t)

铜热电阻

WZC

Cu50

-50+150

±(0.30+0.006∣t∣)

±(0.30+0.006∣t)


注: "t"为实测温度绝对值。铂热电阻允差执行标准:JB/T8622-1997,铜热电阻
允差执行标准: JB/T8623-1997。
◎ 热响应时间
在温度出现阶跃变化时,热电阻的电阻值变化至相当于该阶跃变化的 50%所需
要的时间,称为热响应时间,用 t0.5 表示。



保护管直径 mm

保护管材料

热响应时间 t0 . 5s

铂 热 电 阻

Φ 12

1Cr18Ni9Ti

30~ 90

Φ 12

1Cr18Ni9Ti

30~ 90

锥形保护管

1Cr18Ni9Ti

90~ 180

铜热电阻Φ 12

1Cr18Ni9Ti

<180


公称压力
定义同装配式热电偶
◎ 热电阻最小置入深度
lmin = ln+15D
lmin--最小可用置入深度
ln--感温元件长度
D--保护管外径
◎ 自热影响
通过热电阻中的测量电流为 5mA 时,测得的电阻增量换算成温度值应不大于0.30℃。
◎ 绝缘电阻
常温绝缘电阻的试验电压可取直流 10~100V 任意值,环境温度在 15~ 35℃
范围内,相对湿度应不大于 80%。常温绝缘电阻值应不小于 100MΩ。
