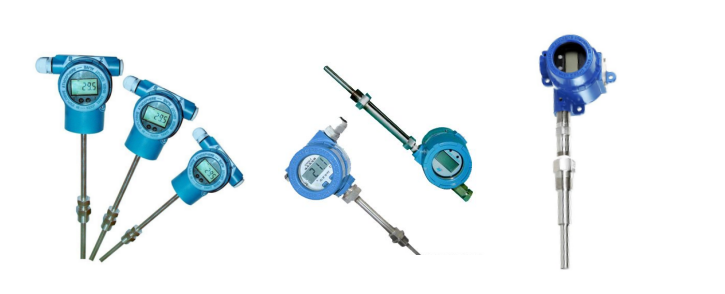

一体化温度变送器

产品描述:

SBW一体化数显温度变送器是现场安装式温度变送器单元与工业热电偶、热电阻配套使用,它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。将工业热电偶、热电阻信号转换成与输入信号或与温度信

订购热线:
400-003-9518 在线咨询

0517-86891515 86891517
  • 产品说明


SBW一体化数显温度变送器是现场安装式温度变送器单元与工业热电偶、热电阻配套使用,它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA的输出信号。
     该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。直接测量各种生产过程中的-200 ~ 1800 ℃ 范围内液体、蒸汽和气体介质以及固体表面温度。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
特点:
■ 具有高精度的冷端补偿电路,全温度范围内补偿精度±0.5℃;
■ 独创的非线性校正电路,输出信号与被测量温度成线性关系;
■ 内带漂移自校正系统,在整个工作温度范围内保证精度。

技术参数:
■ 基本误差:±0.2% ±0.5% ±1%
■ 环境温度变化影响:
  对于0.2级:0.02%F.S/℃
  对于0.5级:0.05%F.S/℃
  对于1.0级:0.05%F.S/℃
■ 输出: 4-20mADC,  二线制传输
■ 供电电压:14-34VDC,额定电压24VDC
■ 负载能力:0-500Ω

■ 热电偶冷端补偿误差:工作温度范围内,小于1℃
■ 工作温度范围:-25~+85℃
■ 储存温度:-25~+125℃
■ 相对湿度:5~95%,无冷凝
■ 功耗:<0.5W

型号命名方式:

型号

类别

感温元件

安装固定

接线

保护

附加安

说 明

材料

方式

盒形式

管直径

装形式

SBW







温度仪表

R






热电偶

Z






热电阻


M





镍铬硅-镍铬

N





镍铬-镍硅

E





镍铬-铜镍

F





铁-铜镍

C





铜-铜镍

P





C






1




无固定装置

2




固定螺纹

3




活动法兰

4




固定法兰

5




固定螺纹锥形式


2



防喷式

3



防水式

4



防爆式


0


Ф16

1


Ф12

2


Ф16高铝质管

3


Ф20高铝质管


正常安装

Z

分离安装
